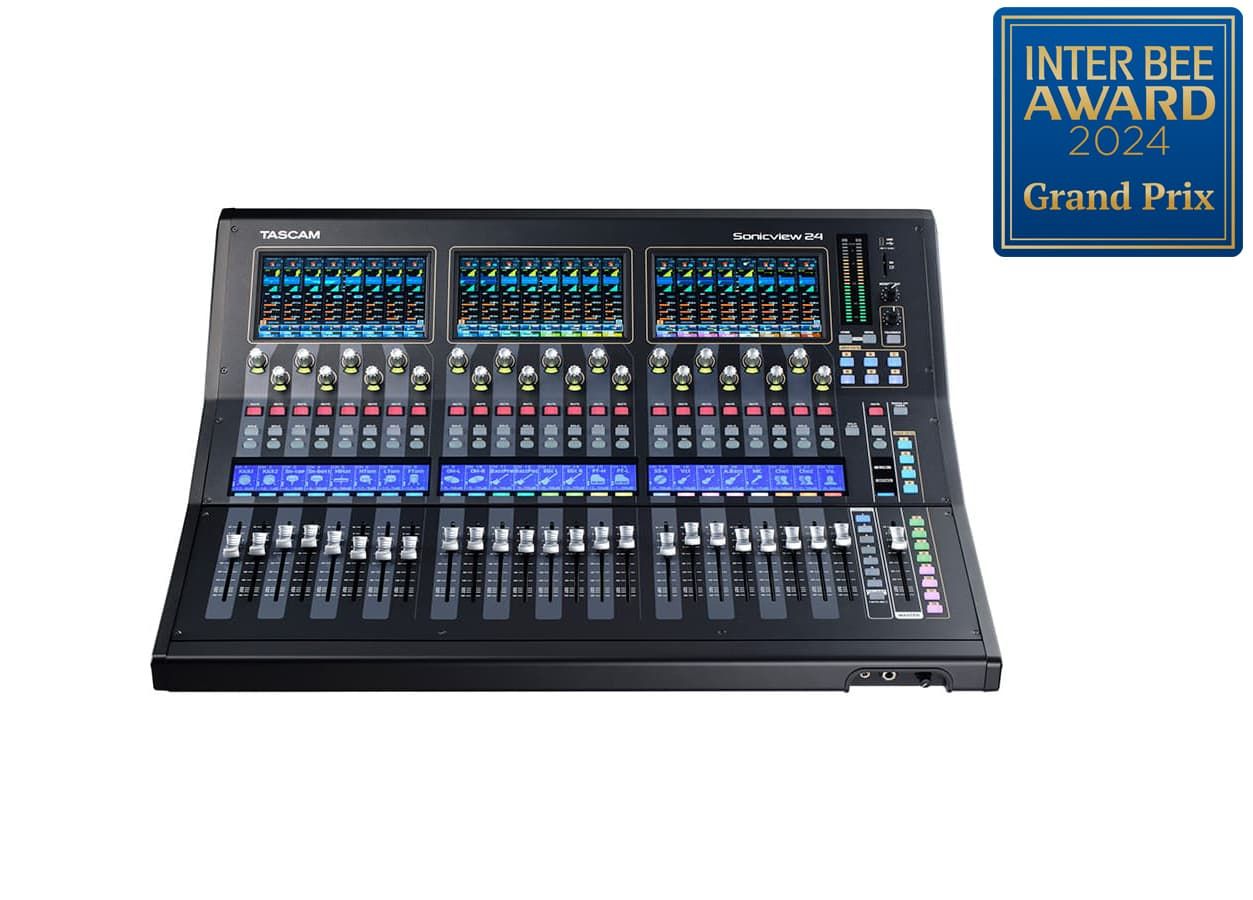

Tascam Sonicview24 Dokunmatik Ekranlı Dijital Mikser
Tascam Sonicview24 Dokunmatik Ekranlı Dijital Mikser; Çoklu Ortam Dokunmatik Ekranlı Dijital Kayıt ve Miks KonsoluTASCAM, efsanevi DM-4800 ile zirveye ulaşan yüksek kaliteli dijital mikserler konusunda uzun bir geçmişe sahiptir; bu, yeni bir standart belirleyen bir işgücü mikseridir. TASCAM Sonicview ile TASCAM, en son teknolojiyi bünyesinde barındıran ve istediğiniz tüm parametreleri istediğiniz zaman görmenizi ve kontrol etmenizi kolaylaştıran, tamamen özelleştirilebilir dokunmatik ekranlar ve kullanıcı tarafından tanımlanabilir düğmeler ile motorlu fader'lar ve sezgisel kontrol yazılımıyla tamamen yeni bir dijital kayıt ve miks konsolu serisi yaratmıştır.
TASCAM Sonicview miks konsolları, dahili Dante ağ bağlantısı, 32 bit/96 kHz çok kanallı USB ses arabirimi ve bol miktarda G/Ç sayesinde sisteminizin geri kalanıyla mükemmel bir şekilde entegre olur. 54 bit kayan noktalı FPGA miksajı da dahil olmak üzere tavizsiz ses kalitesi, bol sinyal işleme, ek bağlantı için bir genişletme yuvası ve kablosuz uzaktan kumanda ile birleşerek TASCAM Sonicview mikserlerini tur, kurulu ses, kayıt stüdyoları ve yayıncılık için yeni nesil bir tercih haline getirir.
Tascam Sonicview24 Dokunmatik Ekranlı Dijital Mikser
Genel Özellikler
Parmaklarınızın Ucunda Sezgisel Kullanım
TASCAM Sonicview 24, sekizli iki bankada motorlu kanal fader'ları ve ana veri yolu için motorlu bir stereo fader sunar. Her kanal fader bankasının üstünde, tüm mikser kanallarını görüntülemenize veya ayrıntılara inmenize, her parametreyi parmak ucunuzla kontrol etmenize olanak tanıyan renkli bir dokunmatik panel bulunur.
Muhteşem MANZARA
Mikser kullanıcı arayüzlerinde gerçek anlamda yeni nesil olan güçlü ve sezgisel TASCAM Görsel Etkileşimli Ergonomik İş Akışı (VIEW) sistemi, TASCAM Sonicview 24 iki dokunmatik ekranını hızlı ve kolay bir şekilde yapılandırmanızı sağlar.
VIEW kullanıcı arayüzü sayesinde, ayarlarınızı görüntülemenin üç farklı yolu vardır ve her dokunmatik ekran bağımsız olarak yapılandırılabilir, böylece istediğiniz herhangi bir ayar kombinasyonunu istediğiniz ekranlarda istediğiniz zaman izleyebilir ve kontrol edebilirsiniz. Örneğin, 1. ekranda sekiz vokal kanalının seviyelerini izlerken, 2. ekranda bir davul alt miksindeki parametrik EQ'yu ayarlayabilirsiniz ve 3. ekranda çıkış veri yolu seviyesini ve sıkıştırma eğrisini takip edebilirsiniz.
VIEW kullanıcı arayüzü sayesinde, ayarlarınızı görüntülemenin üç farklı yolu vardır ve her dokunmatik ekran bağımsız olarak yapılandırılabilir, böylece istediğiniz herhangi bir ayar kombinasyonunu istediğiniz ekranlarda istediğiniz zaman izleyebilir ve kontrol edebilirsiniz. Örneğin, 1. ekranda sekiz vokal kanalının seviyelerini izlerken, 2. ekranda bir davul alt miksindeki parametrik EQ'yu ayarlayabilirsiniz ve 3. ekranda çıkış veri yolu seviyesini ve sıkıştırma eğrisini takip edebilirsiniz.
- Analog mikserli dikey kanal şeritlerinde gördüğünüz gibi, sekiz bitişik kanalın durumunu tek bakışta görüntülemek için Kanal Şeridi Görünümü'nü seçin .
- Modül Görünümü'nde , kompresör, grafik EQ, aux/efekt gönderme ve daha fazlası dahil olmak üzere tek bir kanal için üç parametre setini izleyebilir ve kontrol edebilirsiniz.
- Individual View, özelleştirilmiş ekranların en üst seviyesidir. Herhangi bir kanal, kanal grubu ve daha fazlası için herhangi bir işlevi görüntüleyin; hepsi farklı ekranlarda, aynı anda. Örneğin, çıkış veri yolu ölçerini aynı anda izleyebilir, grafik ekolayzırı ayarlayabilir ve önemli giriş kanallarındaki seviyeleri izleyebilirsiniz.
Kanal Şeridi Görünümü
Kanal Şeridi Görünümü, sekiz bitişik kanalı izlemenize ve kontrol etmenize ve bunları analog mikser düzeni gibi sanal kanal şeritleri olarak görüntülemenize olanak tanır.
Modül Görünümü
Modül Görünümü, tek bir kanal için aynı anda iki parametre setini izlemenize ve kontrol etmenize olanak tanır.
Bireysel Görünüm
Bireysel Görünüm, herhangi bir kanal veya kanal grubu için özel bir işlev seçimini izlemenize ve kontrol etmenize olanak tanır.
Üst Düzey Ses Kalitesi
TASCAM Sonicview, 54 bitlik kayan noktalı FPGA karıştırma motoru; sürekli, yüksek tanımlı 32 bit/96 kHz örnekleme; ve 32 bitlik analogdan dijitale dönüştürücüler sayesinde sınıfının en iyi ses performansını sunar. Karıştırma motorunun kayan noktalı işlemesi, çözünürlükten ödün vermeden seviyeleri esnek bir şekilde değiştirmeyi mümkün kılar ve FPGA karıştırma motoru, analogdan analoğa bağlantılarda bile ultra düşük gecikmeyi garanti etmeyi mümkün kılar. Sonuç, Dante ağları ve hat içi izleme sistemleri dahil olmak üzere tavizsiz performanstır.
FPGA Karıştırma Motoru, 54 Bit Kayan Nokta Ve 96 Khz İşleme Hakkında Daha Fazla Bilgi İçin Tıklayın.
Giriş Kanalları ve İşleme
TASCAM Sonicview 24, XLR mikrofon/hat girişleri ile 24 kanal ve hem XLR mikrofon girişleri hem de dengeli TRS hat girişleri ile 8 kanal sunar. Ayrıca iki kanalda TRS giriş noktaları, iki çift stereo RCA aux girişi ve talkback mikrofonu için bir XLR girişi elde edersiniz.
Kanal Kontrolü ve İşleme
TASCAM Sonicview'de gözle görünenin çok ötesinde şeyler var. Dahili olarak, TASCAM Sonicview mikserleri cömert 40 mono kanal, 2 stereo kanal ve 4 stereo FX dönüş kanalına sahiptir, böylece küçük bir övgü grubunu devasa sese dönüştürmek için destek parçalarını uçurabilir, daha büyük topluluklar için genişletme yuvaları aracılığıyla ek fiziksel ses girişlerini barındırabilir, Dante ağı aracılığıyla bir mekanın her yerinden kaynakları yönetebilir ve düzinelerce DAW parçasını miksleyebilirsiniz. Sekiz DCA, kanal gruplarını kolayca kontrol etmenizi sağlar. Programlanabilir katman tuşları, motorlu fader'lar tarafından hangi özel kanal ve çıkış veri yolu kombinasyonunun kontrol edileceğini seçer.
Her giriş kanalı, bağımsız olarak ayarlanabilen 11 işleme işlevinden herhangi birini veya hepsini kullanabilir:
| Gecikme (Giriş/Ön fader) | Faz | Dijital Trim | Yüksek Geçirgen Filtre |
| Kapı/Genişletici/Esser Ayırıcı | 4-bantlı Parametrik EQ | Kompresör/Ördek | Yalnız |
| Mix 1-22 Gönder/Kaydır (Önce/Sonra) | FX 1-4 Gönder/Pan (Önce/Sonra) | Fader/Pan/Sessizleştirme L/R'ye |
En Üst Sınıf 1 HDIA Mikrofon Ön Amfileri
Her TASCAM Sonicview mikrofon girişi, şimdiye kadar ürettiğimiz en iyi mikrofon ön amfisi olan bir TASCAM Sınıf 1 HDIA (Yüksek Çözünürlüklü Enstrüman Mimarisi) ön amfisini besler. Birinci aşamada son derece iyi gürültü özelliklerine sahip bir enstrüman amplifikatörü sayesinde, Sınıf 1 HDIA mikrofon ön amfileri mükemmel EIN, sinyal-gürültü oranı, bozulma oranı ve frekans tepkisi sergiler. TASCAM Sonicview ultra çözünürlüklü mikrofon ön amfileri, bir keman yayındaki reçineden bir sesin veya saksafonun ince dinamik değişikliklerine kadar en ufak nüansı yakalayacaktır. Mikrofon girişleri, +32 dBu'ya kadar sinyal kabul edebilir ve ani seviye artışları için bol miktarda boşluk sağlar.
Sınıf 1 HDIA ön amfiler, 32-bit/96 kHz ADC'ler ve 54-bit FPGA miksaj motorumuzun birleşimi etkileyici ancak bununla yetinmedik: TASCAM Sonicview kayıt mikserlerini optimum performans için ayarlamak üzere kapsamlı dahili ve harici değerlendirmeler yaptık. Sonuç, asla hayal kırıklığına uğratmayacak, sınıfının en iyisi ses.
Dahili USB Ses Arayüzü ve Stereo Kayıt
TASCAM Sonicview'in entegre 32 giriş/32 çıkış USB ses arayüzü, onu kayıt ve yayın stüdyoları için birinci sınıf bir ön uç haline getirir ve ayrıca canlı etkinliklerin yakalanmasını sağlar. TASCAM Sonicview'de kullanılan aynı 32 bit hassasiyetle, 96 kHz'ye kadar kanal doğrudan çıkışlarını, esnek veri yollarını ve L/R ana veri yolunu favori DAW'ınıza kaydedin.
Ana miksi aynı anda doğrudan yerleşik stereo SD/USB kaydediciye kaydedebilirsiniz — grubun performanslarını otelde veya otobüste dinlemek istemesi durumunda kullanışlıdır. Üst paneldeki bir bağlantı noktası ayrıca bir USB flash sürücüye stereo olarak kayıt yapmanızı sağlar.
Dahili ve USB üzerinden 32-bit kalite hakkda daha fazla bilgi için tıklayın.
Üstün Ağ Oluşturma için Dante Etkinleştirilmiş
Dante® ses üzerinden IP ağları binlerce konser turne sistemini ve kayıt stüdyoları, radyo istasyonları, şirket toplantı odaları, ibadethaneler ve daha fazlasına kurulu sistemleri entegre eder. TASCAM Sonicview konsolları, Dante Domain Manager'ı destekleyen ve AES67 ve SMPTE ST 2110 birlikte çalışabilirliğine sahip dahili 64 giriş/64 çıkışlı Dante arayüzü sayesinde bu sistemlerin ses merkezi olarak hizmet verebilir. İki Dante portu yedekli akışları etkinleştirir.
Dante Yetenekleri Hakkında Daha Fazla Bilgi İçin Buraya Tıklayın.
Uzaktan Kontrol ve Çevrimdışı Düzenleme
İster sahnede, ister sahne arkasında, ister bir kontrol odasında veya bir konser salonunun arkasında olun, TASCAM Sonicview 24 mikserinizin tam kontrolü her zaman sizdedir. Sadece bir Wi-Fi yönlendiriciyi TASCAM Sonicview'in Ethernet portuna bağlayın ve macOS, Windows ve iPadOS için ücretsiz TASCAM Sonicview Kontrol yazılımını kullanarak TASCAM Sonicview 24'ünüzü mekanın hemen hemen her yerinden yönetin. Ayarları önceden çevrimdışı düzenleyin, böylece bir oturum veya gösteri başladığında hazır olun, ardından konsoldan veya yazılımdan ayarlamalar yapın.
Fonksiyon Tuşlarıyla Hızlı Çalışın
TASCAM Sonicview, ihtiyaç halinde özelleştirilebilen çeşitli kullanışlı dijital işlevler sağlarken sezgisel, analog benzeri bir çalışma sunar. Dahili kayıt cihazıyla kayıt, oynatma ve daha fazlası için on sekiz kullanıcı tanımlı işlev tuşu atanabilir. Birkaç tuş, Sends On Fader ve Snapshot Recall gibi işlevlere uygun şekilde önceden atanmıştır ancak bunları istediğiniz gibi yeniden atayabilirsiniz. Bir ayak anahtarı (dahil değildir) gecikme süresi ayarlarına dokunmak için kullanılabilir.
Kullanıcı Anahtarları Hakkında Daha Fazla Bilgi İçin Tıklayın.
Net, Hatasız Gezinme
Bir gösteriyi, yayını veya önemli bir kayıt oturumunu mikslediğinizde, yanlış düğmeye basma veya yanlış kontrolü alma lüksünüz olamaz. TASCAM Sonicview'un miksleme yüzeyi, karanlık bir konser salonunda bile neyi kontrol ettiğinizi tek bakışta görmenizi kolaylaştırır. Her kanal şeridinde tam renkli bir LED'e sahip kanal adı LCD'si bulunur. Kullanıcı tuşları tam renkli LED'lere sahiptir, böylece her giriş kaynağını ve işlevi renge göre gruplayabilir ve kolayca görüntüleyebilirsiniz. Solo ve Kanal Seçimi tuşları belirgin şekillere sahiptir ve Sessiz tuşu bir kapakla korunur. Bu özellikler ve özelleştirilebilir dokunmatik panellerle, nerede olduğunuzu ve neyi kontrol ettiğinizi her zaman bilirsiniz.
Ek bir monitör veri yolu sistemi ve OSC/konuşma yeteneği, yayın ve izleme uygulamaları için daha fazla çok yönlülük sağlar (V1.5.0'da desteklenir)
V1.5.0 ile artık iki monitör veri yolu mevcuttur: Monitör 1 ve Monitör 2. Her monitör bölümü, MUTE/DIMMER gibi temel işlevlere sahip 6 değiştirilebilir monitör kaynağı ön ayarıyla birlikte gelir. Ayrıca, canlı bir mikrofonla aynı kapalı alanda olduğunda monitör hoparlörlerini otomatik olarak sessize almak için bir konum ayarı eklendi. Giriş kaynakları talkback bölümünde serbestçe atanabilir. Ayrıca, çıkışlar artık doğrudan her veri yoluna veya monitöre veya çıkış yönlendiricilerine atanabilir. Tüm bu ayarlar ve OSC açık/kapalı ayarları, çeşitli yayın sistemleri ve izleme ortamlarının hızlı kontrolü için USER tuşlarına atanabilir ve bu tuşlarla kontrol edilebilir.
Tascam Sonicview24 Ek Özellikler
Fiziksel Çıktılar ve Genişleme Yeteneği
Beklediğiniz gibi, TASCAM Sonicview 24, 16 XLR hat çıkışı, L/R ana çıkışları ve iki XLR monitör çıkışıyla bol miktarda fiziksel çıkış sunar. Bu yeterli değilse, isteğe bağlı bir genişletme kartıyla daha fazla analog çıkış, MADI, Dante veya AES/EBU G/Ç ekleyebilirsiniz.
İsteğe Bağlı Tascam Genişletme Kartları Hakkında Daha Fazla Bilgi İçin Tıklayın.
Sistemi daha da genişletmek için bir veya daha fazla isteğe bağlı 16 giriş/16 çıkış SB-16D Dante ağ bağlantılı sahne kutusu ekleyin. Tüm 16 giriş için mikrofon kazancı TASCAM Sonicview 16XP'den uzaktan kontrol edilebilir ve SB-16D zemin kutusu veya rafa monte olarak kullanılabilir.
SB-16D Dante Stage Box Hakkında Daha Fazla Bilgi ve Satın Almak İçin Tıklayın.
Çıkış Busları ve İşleme
Güçlü sinyal işleme ve esnek yönlendirme seçenekleriyle çok sayıda çıkış veri yolu elde edersiniz. Ana L/R stereo veri yoluna ek olarak, TASCAM Sonicview 16XP, her biri alt grup, aux veya matris olarak yapılandırılabilen 22 çıkış esnek veri yolu sağlar. Veri yollarında sıkıntı çekmeden birden fazla stereo kulak içi monitör alt miksleri sağlayın ve analog çıkışlara gönderin; birden fazla hoparlör bölgesi için matris miksleri oluşturun ve restoranlar ve ibadet performansları için Dante ağı üzerinden gönderin; ve daha fazlası. Tüm çıkış veri yolları 31 bantlı grafik EQ, gerçek zamanlı analizör işlevleri, 4 bantlı parametrik EQ, kompresör/ducker, gecikme ve ayrıca Solo, Pan ve Mute ile donatılmıştır. Dört ek efekt işlemcisi, şaşırtıcı bir yankı efekti de dahil olmak üzere daha fazlası için herhangi bir ayrı mikser kanalına atanabilir.
Harici Kontrol, Saatleme ve Daha Fazlası
TASCAM Sonicview, ses G/Ç, Dante ve USB bağlantı noktalarına ek olarak, harici kontrol için 8 girişli/8 çıkışlı GPIO terminalleri (bir DB25 konektöründe) ile donatılmıştır ve bu da onu etkinlikler ve röle uygulamaları için uygun hale getirir. BNC kelime saati Giriş ve Çıkış/Geçiş, dijital ses senkronizasyonunu etkinleştirir ve bir Ethernet bağlantı noktası kablosuz kontrol için bir Wi-Fi yönlendiriciye bağlanabilir. TASCAM Sonicview ayrıca iki TASCAM genişletme yuvasına sahiptir; çeşitli genişletme kartlarını kabul eder.
Müzik Asla Durmaz
İşletmeniz, minimum kesintilerle hizmette kalacak güvenilir ekipmanlara bağlıdır ve TASCAM Sonicview'u buna göre tasarladık. TASCAM Sonicview'un miksaj motoru ve gerçek zamanlı işletim sistemi, fiziksel miksaj yüzeyinden tamamen ayrılmıştır ve bu da kararlılığı büyük ölçüde artırır. Miksaj yüzeyinin çalışmaz hale gelmesi gibi olası olmayan bir durumda, ses durmaz ve kontrol yüzeyi işletim sistemi yeniden başlatılarak çalışma geri yüklenebilir. Bu arada, gösteri devam edecektir.
Bir Bakışta Tascam Sonicview24 Özellikler
Temel Özellikler
- TASCAM VIEW (Görsel Etkileşimli Ergonomik İş Akışı) arayüzü, üç farklı görüntüleme sistemiyle sezgisel çalışmayı destekler
- İki adet 7 inç dokunmatik panele sahip çoklu ekranlar
- 44 giriş kanalı (veya 40 mono giriş kanalı ve 2 stereo giriş kanalı) ve 4 FX dönüşü
- 22 esnek çıkış veri yolu ve 31 bantlı grafik EQ'lu ana L/R veri yolu
- 96 kHz, 54 bit kayan noktalı FPGA karıştırma motoru
- Ultra düşük gecikme: Karıştırma motorunda 2 x örnek (20,8 µS), analogdan analoğa 0,51 ms
- 32-bit/96 kHz AD/DA dönüşümü
- TASCAM Sınıf 1 HDIA mikrofon ön yükselticileri
- 32 giriş/32 çıkış, 32 bit/96 kHz USB ses arabirimi
- 64 giriş/64 çıkış dahili Dante arayüzü; yedekliliği ve DDM, AES67 ve SMPTE ST 2110 birlikte çalışabilirliğini destekler
- 16 mikrofon/hat girişi (+32 dBu'ya kadar), esnek yönlendirmeli 16 XLR hat çıkışı
- 4 çoklu efekt işlemcisi
- macOS/Windows/iPadOS için TASCAM Sonicview Control yazılımı uzaktan kontrol ve çevrimdışı düzenleme olanağı sağlar
- 2 TASCAM genişletme yuvası
・İsteğe bağlı SDXC çok kanallı kayıt, MADI, Dante, AES/EBU ve analog çıkış kartları mevcuttur.
Diğer Özellikler
- Donanım karıştırma yüzeyi ve karıştırma motoru işletim sistemi, yüksek kararlılık ve sürekli ses akışı için birbirinden bağımsızdır
- Kütüphane: Anlık Görüntü/Efekt/Modül/Parametrik EQ/Grafik EQ/Kapı/Sıkıştırıcı
- 18 atanabilir kullanıcı tuşu, 7 özel fader katmanı, 8 DCA grubu
- 16+1 100mm motorlu fader
- Renkli LED'li 16 kodlayıcı düğmesi
- Renkli LED ekranlı 16 LCD kanal adı, giriş seviyesi ve kazanç azaltma ölçeri
- SD kart veya USB flash sürücü ile 2 kanallı dahili kayıt/oynatma
- 8 TRS hat girişi, 2 RCA stereo giriş çifti, XLR talkback girişi
- XLR monitör çıkışları
- 1/4 inç ve 1/8 inç kulaklık çıkışları
- Kelime saati Giriş ve Çıkış/Geçiş
- 1000BASE-T gigabit Ethernet
- DB25 üzerinde 8 giriş/8 çıkış GPIO
- TRS ayak anahtarı jakı
- XLR 4-31 lamba konnektörü
- Korumalı güç anahtarı
- İsteğe bağlı SB-16D 16 giriş, 16 çıkış Dante özellikli sahne kutusu
- İsteğe bağlı AK-RMSV16 raf montaj kiti ile rafa monte edilebilir
Tascam Markalı Diğer Ürünlerimiz İçin : Tascam
Tascam Sonicview24 Dokunmatik Ekranlı Dijital Mikser
Teknik Özellikler
| Mikser Özellikleri | |
| İşleme Yeteneği | |
| Giriş | 52 [Mono: 40, Stereo: 2 (Stereo),Fx Dönüşü: 4 (Stereo)] |
| Otobüs | 32 [AUX/GROUP Değiştirilebilir MIX veri yolu: 22, MAIN L/R veri yolu: 1 (Stereo), Fx Send veri yolu: 4 (Stereo)] |
| Fx'te oluşturuldu | 4 |
| Giriş Portları | |
| 96 kHz | Maksimum 160 port |
| 48 kHz | Maksimum 256 port |
| MİKROFON/HAT | 24 |
| Stereo (RCA) | 4 (2xStereo) |
| Dante | 32 (96 kHz), 64 (48 kHz) |
| YUVA | 32x2 (96kHz), 64x2 (48kHz) |
| USB Ses | 32 |
| Dahili Oynatıcı | 2 (1xStereo) |
| OSK | 1 |
| KONUŞMA | 1 |
| Çıkış Portları | |
| 96 kHz | Maksimum 148 port |
| 48 kHz | Maksimum 244 port |
| ASTAR | 16 |
| Dante | 32 (96 kHz), 64 (48 kHz) |
| YUVA | 32x2 (96kHz), 64x2 (48kHz) |
| USB Ses | 32 |
| MONİTÖR ÇIKIŞI (Analog) | 2 (1xStereo) |
| Dahili Kaydedici | 2 (1xStereo) |
| G/Ç Bağlantı Noktaları | |
| Analog Ekleme G/Ç | 2 G/Ç (MIC/HAT Girişi 15/16) |
| Dijital Sinyal İşleme | |
| Mikser Motoru | 96 kHz/54 bit kayan nokta |
| ADC | 96 kHz, 32 bit |
| DAC | 96 kHz, 24 bit |
| Dijital G/Ç örnekleme oranı | 96 kHz, 48 kHz |
| Analog Ses Girişleri/Çıkışları | |
| MIC/LINE girişleri (1-16 kanal) | |
| Bağlayıcı | XLR-3-31 eşdeğeri (1:GND,2:HOT,3:COLD) |
| Maksimum giriş seviyesi | +12dBu (PAD=KAPALI, TRIM MİN), +32dBu (PAD=AÇIK, TRIM MİN) |
| Minimum giriş seviyesi | -62dBu (PAD=KAPALI, MAKSİMUM KESİM), -42dBu (PAD=AÇIK, MAKSİMUM KESİM) |
| Giriş empedansı | 5.0kΩ veya daha fazla |
| Hayalet güç | +48V mevcut |
| LINE girişleri (9-16 kanal) | |
| Bağlayıcı | Bağlayıcı: Φ6.3mm(1/4")TRS telefon jakı, Dengeli (UÇ: SICAK, HALKA: SOĞUK, KILIÇ: TOPRAK) |
| Maksimum giriş seviyesi | +12dBu (PAD=KAPALI, TRIM MİN), +32dBu (PAD=AÇIK, TRIM MİN) |
| Minimum giriş seviyesi | -62dBu (PAD=KAPALI, MAKSİMUM KESİM), -42dBu (PAD=AÇIK, MAKSİMUM KESİM) |
| Giriş empedansı | 5.0kΩ veya daha fazla |
| EKLE (7-8 kanal) | |
| Bağlayıcı | Φ6.3mm(1/4")TRS telefon jakı (İPUCU: GÖNDER, ZİL: GERİ DÖN, KILIÇ: GND) |
| DÖNÜŞ (HALKA) | |
| Maksimum giriş seviyesi | +18dBu |
| Nominal Giriş seviyesi | -2dBu |
| Giriş empedansı | 5.0kΩ veya daha fazla |
| GÖNDER (İPUCU) | |
| Maksimum giriş seviyesi | +18dBu |
| Nominal Giriş seviyesi | -2dBu |
| Giriş empedansı | 100kΩ veya daha az |
| TALKBACK girişleri | |
| Bağlayıcı | XLR-3-31 eşdeğeri (1: GND,2: HOT,3: COLD) |
| Maksimum giriş seviyesi | +10dBu |
| Minimum giriş seviyesi | -65dBu |
| Kazanç aralığı | 0 - 55dB |
| Giriş empedansı | 5.0kΩ veya daha fazla |
| Hayalet güç | +48V mevcut |
| Stereo (RCA) girişler (1-2) | |
| Bağlayıcı | RCA pin jakı, Dengesiz |
| Maksimum giriş seviyesi | +6dBV (1.995Vrms) |
| Nominal Giriş seviyesi | -10dBV (0,316Vrms) |
| Baş mesafesi | 16dB |
| Giriş empedansı | 10kΩ veya daha fazla |
| LINE Çıkışları (1-16 kanal) | |
| Bağlayıcı | XLR-3-32 eşdeğeri (1: GND, 2: SICAK, 3: SOĞUK) |
| Nominal çıktı seviyesi | +6dBu (D.ref: -9dBFS) +4dBu (D.ref: -14dBFS, -16dBFS) +4dBu veya 0dBu (D.ref: -18dBFS, -20dBFS) |
| Maksimum çıkış seviyesi | +15dBu (D.ref.: -9dBFS, A.ref.: +6dBu) +18dBu (D.ref.: -14dBFS, A.ref.: +4dBu) +20dBu (D.ref.: -16dBFS, A.ref.: +4dBu) +18dBu (D.ref.: -18dBFS, A.ref.: 0dBu) +20dBu (D.ref.: -20dBFS, A.ref.: 0dBu) +22dBu (D.ref.: -18dBFS, A.ref.: +4dBu) +24dBu (D.ref.: -20dBFS, A.ref.: +4dBu) |
| Çıkış empedansı | 100Ω veya daha az |
| MONİTÖR Çıkışları (L,R) | |
| Bağlayıcı | XLR-3-32 eşdeğeri (1: GND, 2: SICAK, 3: SOĞUK) |
| Maksimum çıkış seviyesi | +24dBu |
| Nominal çıktı seviyesi | +4dBu |
| Çıkış empedansı | 100Ω veya daha az |
| Kulaklık Çıkışı | |
| Bağlayıcı | Φ6.3mm(1/4") stereo telefon jakı ve 3.5mm stereo mini telefon jakı |
| Maksimum çıkış gücü | 100mW + 100mW (32Ω yük, yalnızca bir tarafa bağlandığında) |
| Dijital Ses Girişleri/Çıkışları | |
| USB Ses | |
| Bağlayıcı | B tipi |
| Giriş | 32 kanal *USB'den Sonicview'a |
| Çıktı | 32 kanal *Sonicview'dan USB'ye |
| Örnekleme oranı | 48kHz, 96kHz |
| Bit derinliği | 32 bit |
| Dante (İlkokul/Ortaokul) | |
| Bağlayıcı | etherCON Cat5e uyumlu |
| Kanal sayısı | 64 kanal (48 kHz), 32 kanal (96 kHz) |
| Ethernet | 1000BASE-T (IEEE802.3ab) |
| Kablo | CAT5e STP |
| Yedekli mod ve Anahtarlı modu destekler | |
| Kontrol Girişleri/Çıkışları | |
| GPIO | DSUB25pin dişi, inç tipi |
| Giriş devresi | yukarı çek (5V) |
| Çıkış devresi | Açık düzeltici |
| Çıkış empedansı | 10Ω |
| Gerilim Direnci | 20V |
| Maksimum Akım | 35mA |
| Maksimum besleme akımı (+5V) | 50mA |
| AYAK ANAHTARI | |
| Bağlayıcı | Φ6.3mm(1/4")TS telefon jakı (UÇ:SİG, KILIÇ:GND) |
| ETHERNET (kontrol için) | |
| Bağlayıcı | RJ-45 |
| Ethernet | 100BASE-TX, 1000BASE-T |
| Protokol | TCP/IP |
| Diğer Girişler/Çıktılar | |
| KELİME İÇERİSİNDE | |
| Bağlayıcı | BNC (Dengesiz) |
| Giriş seviyesi | 0,5Vpp - 5Vpp |
| Empedans | 75Ω +/-%10 |
| Giriş frekansı | 48kHz, 96kHz |
| İzin verilen frekans sapması | +/-100ppm |
| SÖZCÜK GİRİŞİ/ÇIKIŞI | |
| Bağlayıcı | BNC (Dengesiz) |
| Çıkış seviyesi | 5V TTL'ye eşdeğer |
| Çıkış frekansı | 48kHz, 96kHz |
| Empedans | 75Ω +/-%10 |
| USB (Üst panel) | Klavye ve Toplu Depolama için |
| Bağlayıcı | Tip-C |
| Standart | USB2.0 YÜKSEK HIZ (480Mbps) |
| Otobüs gücü | 5V-0,5A |
| Sınıf | HID, Toplu depolama |
| USB (Arka panel) | Ses Arabirimi için (Ayrılmış sürücü gereklidir) |
| Bağlayıcı | B tipi |
| Standart | USB2.0 YÜKSEK HIZ (480Mbps) |
| Lamba | |
| Bağlayıcı | XLR 4 pin dişi (1:NA, 2:NA, 3:GND, 4:+12V) |
| Besleme gerilimi | 0V-12V (Ayarlanabilir parlaklık) |
| Maksimum güç | 5W |
| Kaydedici/Oynatıcı | |
| Medya | |
| SD Kart | SDHC (8GB-32GB Sınıf 10 veya üzeri), SDXC (64GB-128GB Sınıf 10 veya üzeri) |
| USB bellek | Boyut: 8GB-128GB (Sadece Play) |
| Desteklenen Dosya Sistemi: | FAT32 (SDHC, USB bellek) exFAT (SDXC, USB bellek) |
| Stereo kayıt/Oynatma Biçimleri | |
| WAV/BWF | |
| Kayıt | 48 kHz/96 kHz, 24 bit, 2 kanal |
| Playback | 48 kHz/96 kHz, 16/24 bit、2 kanal |
| MP3 | |
| Playback | 44,1 kHz/48 kHz, 32 kbps～320 kbps |
| AAC | |
| Playback | 44,1 kHz/48 kHz, 64 kbps～320 kbps |
| Genel | |
| Ana ekran | 7 inç, Renkli dokunmatik panel ekran x3 |
| Çözünürlük | 800x480 |
| Kanal görüntüleme | Monokrom x3 |
| Çözünürlük | 384x68 |
| Fader | 100mm strok, Motor tahrikli |
| Genel boyutlar | 690,0 (G) x 228,1 (Y) x 554,4 (D) mm 27,20 (G) x 8,99 (Y) x 21,83 (D) inç |
| Ağırlık | 18kg / 39,69lb |
| AC GİRİŞİ | AC100V-240V 50/60Hz |
| Güç tüketimi | 85W |
| Çalışma Sıcaklıkları | 0 - 40 ℃ |
| Bilgisayar sistem gereksinimleri | |
| USB Ses Arayüzü | |
| Pencereler | |
| Desteklenen İşletim Sistemi | Windows 11 64 bit Windows 10 64 bit |
| Bilgisayar donanım gereksinimleri | USB2.0(veya üzeri) portuna sahip Windows bilgisayar. |
| Mac | |
| Desteklenen İşletim Sistemi | macOS Monterey (12) macOS Big Sur (11) macOS Catalina (10.15) |
| Bilgisayar donanım gereksinimleri | USB2.0(veya üzeri) portuna sahip Mac. |
| Kontrol Yazılımı | |
| Pencereler | Windows 11 64 bit Windows 10 64 bit |
| Mac | macOS Monterey (12) macOS Big Sur (11) macOS Catalina (10.15) |
| iPadOS | iPadOS 15 iPadOS 14 |
| Dahil Öğeler | TASCAM Sonicview 24x1 Güç kodu (JAPONYA ABD/AVRUPA/OKYANUSYA) x3 Garantili kullanım kılavuzu x1 TASCAM Kimlik kayıt kılavuzu x1 |
| Seçenekler | AK-DCSV16: Toz kapağı AK-TB15: Tablet rafı IF-AE16: AES arayüz kartı, G/Ç 16 kanal IF-DA64: Dante arayüz kartı, G/Ç 64ch, Yedekli Desteklenir IF-MA64/EX: MADI arayüz kartı, G/Ç 64 kanal Koaksiyel/Optik IF-MA64/BN: MADI arayüz kartı, G/Ç 64 kanal Koaksiyel IF-AN16OUT: Analog çıkış arayüz kartı, 16 kanal IF-MTR32 (2023'te piyasaya sürülmesi planlanıyor): MTR kartı, 32 kanal, girişli SB-16D (2023'te piyasaya sürülmesi planlanıyor): Sahne kutusu, Dante, 16 kanallı G/Ç |
|
|||
| 48kHz | [ ms ] | Yönlendirme | |
| A'dan A'ya | 0,51 | MIC/LINE IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü→ LINE OUT | |
| A'dan A'ya | 0,62 | MIC/LINE IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → MONİTÖR ÇIKIŞI | |
| D'den D'ye | 0,498 | SLOT MADI IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → SLOT MADI OUT | |
| A'dan D'ye | 0,458 | MIC/LINE IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → SLOT MADI ÇIKIŞI | |
| D'den A'ya | 0,571 | SLOT MADI IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → HAT ÇIKIŞI | |
| D'den A'ya | 0,666 | SLOT MADI IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → MONİTÖR ÇIKIŞI | |
| 96kHz | [ ms ] | Yönlendirme | |
| A'dan A'ya | 0,51 | MIC/LINE IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → LINE OUT | |
| A'dan A'ya | 0,62 | MIC/LINE IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → MONİTÖR ÇIKIŞI | |
| D'den D'ye | 0,104 | SLOT MADI IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → SLOT MADI OUT | |
| A'dan D'ye | 0,261 | MIC/LINE IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → SLOT MADI ÇIKIŞI | |
| D'den A'ya | 0,374 | SLOT MADI IN → CH Modülü → ANA L/R BUS → ANA L/R Modülü → HAT ÇIKIŞI | |
| D'den A'ya | 0,468 | SLOT MADI IN → CH Modülü → ANA L/R BUS→ANA L/R Modülü → MONİTÖR ÇIKIŞI |
| Ses Performansı | |
| MIC PRE AMP EIN (Eşdeğer Giriş Gürültüsü) | -128dBu veya daha az |
| Frekans tepkisi | MİKROFON/HAT GİRİŞİ → HAT ÇIKIŞI 20Hz - 20kHz：+0dB, -0,5dB (48kHz)(JEITA) 20Hz - 40kHz：+0dB, -1,0dB (96kHz)(JEITA) |
| Dinamik aralık | 108dB veya daha fazla (MIC/LINE IN → LINE OUT, PAD=OFF, TRIM MIN, D.ref=-20dBFS, Clock Master=INT, JEITA) 110dB veya daha fazla (MIC/LINE IN → Dante OUT, PAD=OFF, TRIM MIN, JEITA) 112dB veya daha fazla (Dante GİRİŞİ → HAT ÇIKIŞI, Saat Ana Birimi=INT, JEITA) |
| Çarpıtma | 0,002% veya daha az (MIC/LINE IN → LINE OUT, +4dBu girişi yapıldığında, PAD=OFF, TRIM MIN, JEITA) 0,002% veya daha az (MIC/LINE IN → Dante OUT, +4dBu girişi yaparken, PAD=OFF, TRIM MIN, JEITA) 0,002% veya daha az (Dante GİRİŞİ → ÇIKIŞ, 0 dBF'ler girildiğinde, JEITA) |
| Çapraz konuşma | 100dB veya daha fazla (MIC/HAT GİRİŞİ → HAT ÇIKIŞI, 1kHz Sinüs dalgası, JEITA) |
*0dBu=0,775Vrms
*D.ref.: Dijital referans seviyesi, A.ref.: Analog referans seviyesi
Özellikler ve görünüm, iyileştirme amacıyla önceden haber verilmeksizin değiştirilebilir.
| Desteklenen İşletim Sistemleri (PC) | |
| Windows | Windows 11 2024 Güncelleştirmesi (Sürüm 24H2) Yeni , Windows 11 2023 Güncelleştirmesi (Sürüm 23H2) , Windows 10 2022 Güncelleştirmesi (Sürüm 22H2) , Windows 11 2022 Güncelleştirmesi (Sürüm 22H2) , Windows 11 (Sürüm 21H2) , Windows 10 (Kasım 2021 Güncelleştirmesi) |
| Mac | macOS Sequoia New , macOS Sonoma, macOS Ventura, macOS Monterey, macOS Big Sur, macOS Catalina |
Bu ürüne ilk yorumu siz yapın!
