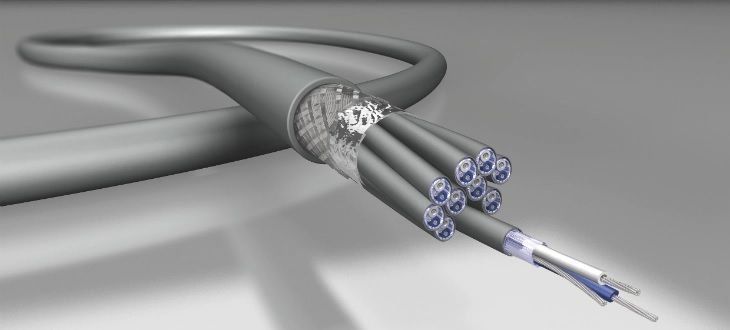

Draka AC10 SS 7/24 8P Ses Kablosu
Draka AC10 SS 7/24 8P Ses Kablosu; analog ve dijital ses sinyallerinin iletimi için profesyonel yayın sistemlerinde kullanılır. İnşaat işlerinde sabit kurulum için değil 110 ohm ses yama kablosu, sabit kurulum ve kısmen mobil kullanım için Al-PETP folyo çifti ve analog ve dijital iletim için ortak ekran (0,22 mm²) 48 çifte kadar.Draka Markalı Diğer Ürünlerimiz İçin : Draka
Draka AC10 SS 7/24 8P Ses Kablosu
Teknik Özellikler
| Yapı | |
| İletken | Telli bakır teller, çıplak, çap 0,60 mm (AWG24/7) (kesit 0,22 mm²) |
| Yalıtım | Köpük-deri-PE, çap 1,40 mm |
| Çift bükümü | Çift halinde bükülmüş iki çekirdek |
| Çift tanımlaması | a - çekirdek: beyaz, b - çekirdek: mavi |
| Çift ekran | Al-PET folyo, İç alüminyum, + telli bakır drenaj telleri, kalaylı çap 3,0 mm |
| Çift Kaplama | PVC, çap 3,6 mm |
| Tanım | Siyah, RAL 9005 numara baskılı |
| Kablo döşeme | 8 Çift katmanlar halinde bükülmüş |
| Kılıf | PVC/kauçuk mavi, RAL 5013 |
| Baskı | DRAKA – AC10 SS 24/7 8P AES/EBU – 110 Ω + batch number + meter marking |
| Mekanik özellikler | |
| Minimum bükülme yarıçapı | Yüksüz : 10 x D (D= dış çap) Yük ile : 15 x D (D= dış çap) |
| Sıcaklık aralığı | Operasyon sırasında : - 30° C to + 70° C |
| Elektriksel özellikler | |
| Döngü direnci | 20°C ± 5 °C'de ≤ 175 Ω/km |
| Yalıtım direnci | 20°C ± 5 °C ve 500 V'da ≥ 2000 MΩxkm |
| Karşılıklı kapasitans | 800 Hz'de ≤ 45 nF/km |
| Hız oranı | ca. 78 % |
| Test voltajı | Çekirdek/çekirdek 1000 VDC 1 min Çekirdek/ekran 1000 VDC 1 min |
| Karakteristik empedans | 6 MHz 110 Ω ± 10% |
| Teknik veriler | |
| Tip | 8x2x0.22² PiMF |
| Marka Adı | AC 10 SS 24/7 8P |
| Dış çap (mm) | 17,7 |
| Ağırlık (kg/km) | 265 |
| Standart teslimat uzunluğu (m) | 1000 |
| Brüt ağırlık | 345 |
| Bakır içeriği | 86 |
| Çekme kuvveti (N) | 440 |
