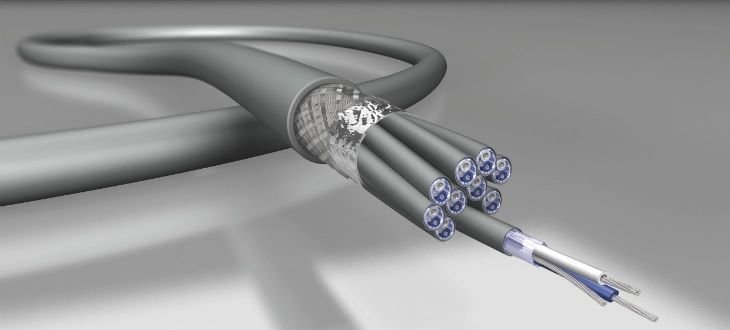

Draka AC10 SP 7/24 12P Ses Kablosu
Draka AC10 SP 7/24 12P Ses Kablosu; analog ve dijital ses sinyallerinin iletimi için profesyonel yayın sistemlerinde kullanılır. Mobil kullanım içindir, inşaat işlerinde sabit kurulum için değil 110 ohm ses yama kablosu, sabit kurulum ve mobil kullanım için AES/EBU standardına göre, analog ve dijital iletim için spiral tel çifti ekranlı (0,22 mm²) 48 çifte kadar.Draka Markalı Diğer Ürünlerimiz İçin : Draka
Draka AC10 SP 7/24 12P Ses Kablosu
Teknik Özellikler
| Yapı | |
| İletken | Telli bakır teller, çıplak, çap 0,60 mm (AWG24/7) (kesit 0,22 mm²) |
| Yalıtım | Köpük-deri-PE, çap 1,4 mm |
| Çift bükümü | Çift halinde bükülmüş iki çekirdek |
| Çift tanımlaması | a - çekirdek: beyaz, b - çekirdek: mavi |
| Çift ekran | bir kat spiral çıplak bakır tel + telli çıplak bakır drenaj telleri çap 3,0 mm |
| Çift Kaplama | PVC, çap 3.8 (sadece çok çiftli kablolar) |
| Tanım | siyah, RAL 9005 numara baskılı |
| Kablo döşeme | 12 Çift katmanlar halinde bükülmüş |
| Kılıf | PVC/kauçuk mavi, RAL 5013 |
| Baskı | DRAKA COMTEQ – AC10 SP 24/7-12P AES/EBU – 110 Ω + meter marking + batch number |
| Mekanik özellikler | |
| Minimum bükülme yarıçapı | yüksüz : 10 x D (D= dış çap) yük ile : 15 x D (D= dış çap) |
| Sıcaklık aralığı | operasyon sırasında : - 30° C to + 70° C |
| Elektriksel özellikler | |
| Döngü direnci | 20°C ± 5 °C'de ≤ 175 Ω/km |
| Yalıtım direnci | 20°C ± 5 °C ve 500 V'da ≥ 2000 MΩxkm |
| Karşılıklı kapasitans | 800 Hz'de ≤ 46 nF/km |
| Hız oranı | ca. 78 % |
| Test voltajı | çekirdek/çekirdek 1000 VDC 1 min çekirdek/ekran 1000 VDC 1 min |
| Karakteristik empedans | 6 MHz 110 Ω ± 10% |
| Teknik veriler | |
| Tip | 12x2x0.22² PiSW |
| Marka Adı | AC 10 SP 24/7 12P |
| Dış çap (mm) | 18,7 |
| Ağırlık (kg/km) | 350 |
| Standart teslimat uzunluğu (m) | 1000 |
| Brüt ağırlık | 430 |
| Bakır içeriği | 168 |
| Çekme kuvveti (N) | 945 |
