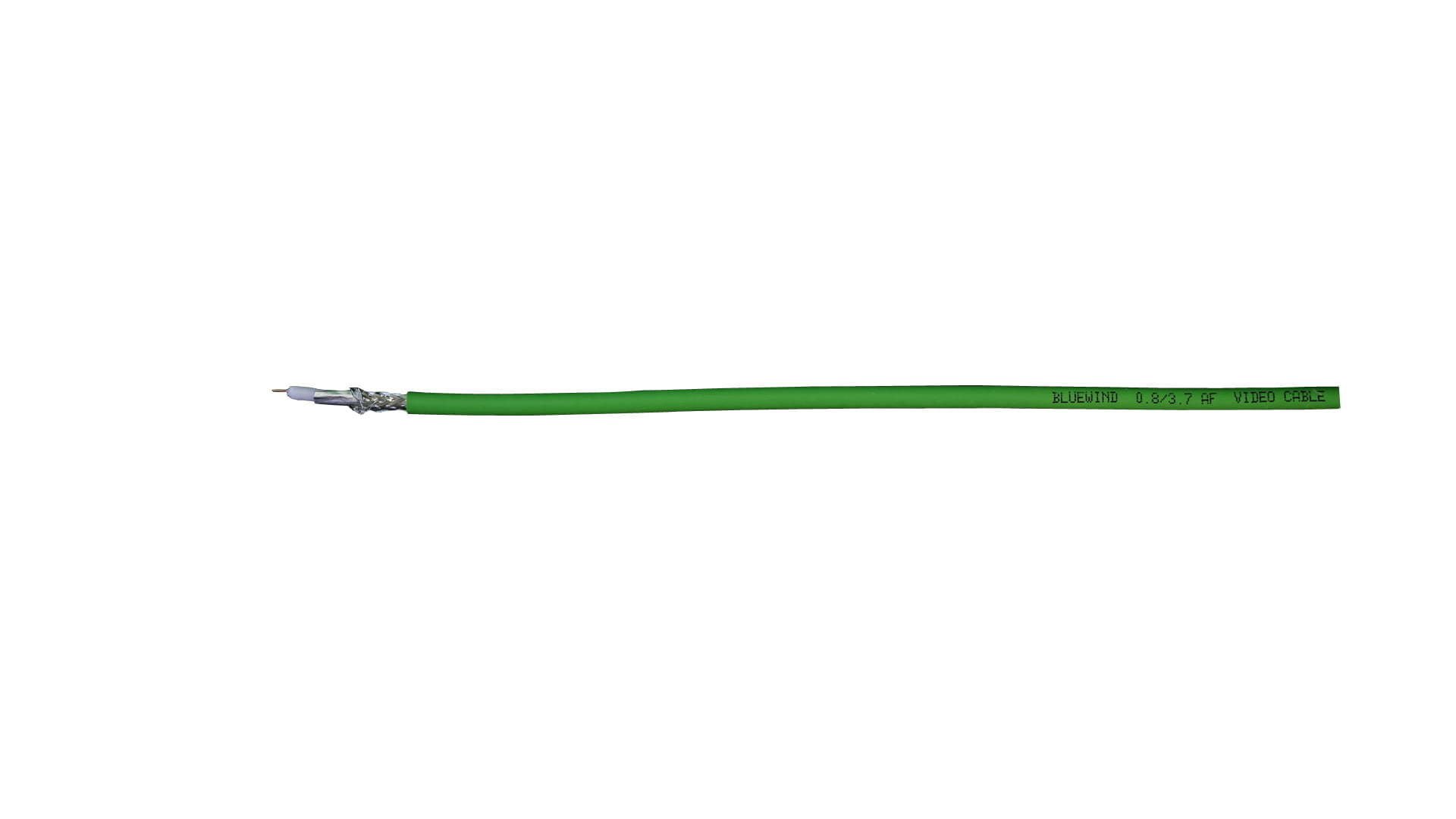

Bluewind 0.8/3.7 AF Video Kablosu

Bluewind 0.8/3.7 AF Video Kablosu Hakkında\n\n\n\n \n\n\n\nFiziksel köpükleme teknolojisi kullanılarak, analog ve dijital video sinyalleri HDTV-SDI aktarımı için 75 Ohm empedanslı kablolar kullanılmaktadır. Bu tip kablolar tehlikeli gaz yaymazlar ve düşük duman yoğunluğuna, sıfır halojene sahiptirler.\n\n\n\nBluewind Video Kablosu kapalı devre TV sistemlerinde ve çeşitli stüdyo uygulamalarında görüntü aktarımı için kullanılır.\n\n\n\nAnalog ve dijital video sinyalleri için uygundur\n\n\n\n \n\n\n\nBluewind 0.8/3.7 AF Video Kablosu  Spesifikasyonları\n\n\n\nKondüktör\n\nÇıplak bakır tel, Ø 0.80 mm\n\nİzolasyon\n\nFiziksel köpük PE, Ø 3,70 mm\n\n70 ° C, EN 50290-2-23\n\nEkran\n\nÇift taraflı (Al Pet Al) alüminyum polyester folyo bant% 100 kaplama\n\nKalaylı bakır tellerin örülmesi\n\nKılıf\n\nHFFR - RAL 6018 Yeşil, Ø 5,90mm\n\n70 ° C, EN 50290-2-27\n\n\n\n \n\n\n\nTeknik Bilgiler\n\n\n\nSıcaklık aralığı\n\n-30 ° C ... +70 ° C\n\n\n\nBükülme yarıçapı\n\nmin.\n\n8 x D\n\n\n\nİç direnç\n\n75 ± 1 Ω\n\n\n\nAteş Gösterileri\n\nKapasite\n\n56 pF / m\n\n\n\nDikey alev yayılması\n\nEN 60332-1-2\n\n\n\nYayılma hızı\n\n% 81 ± 2\n\n\n\nAşındırıcı gaz ölçümü\n\nEN 60754-1 / 2\n\n\n\nDC direnci\n\n<34 Ω / km\n\n\n\nDuman yoğunluğu\n\nEN 61034-2\n\n\n\nEkran direnci\n\n<10 Ω / km\n\n\n\n \n\n\n\nBluewind 0.8/3.7 AF Video Kablosu Ayrıntılı Bilgiler\n\n\n\n20 ° C'de zayıflama\n\n1 MHz\n\n\n\n0,90 dB / 100m\n\n3 MHz\n\n\n\n1,60 dB / 100 m\n\n5 MHz\n\n\n\n2,00 dB / 100m\n\n10 MHz\n\n\n\n2,80 dB / 100 m\n\n100 MHz\n\n\n\n8,30 dB / 100 m\n\n\n\n26,80 dB / 100 m\n\n1500 MHz\n\n\n\n32,90 dB / 100m\n\n2250 MHz\n\n\n\n41,50 dB / 100m\n\n3000 MHz\n\n\n\n48,80 dB / 100m\n\n3500 MHz\n\n\n\n54,30 dB / 100m\n\n4000 MHz\n\n\n\n59,00 dB / 100m\n\n4500 MHz\n\n\n\n63,10 dB / 100m\n\n5000 MHz\n\n\n\n68,60 dB / 100m\n\nGeri dönüş kaybı\n\n50-300 MHz≥ 26 dB\n\n300-3000 MHz\n\n≥ 22 dB\n\n3000-3500 MHz\n\n≥ 18 dB\n\n3500-5000 MHz\n\n≥ 15 dB
