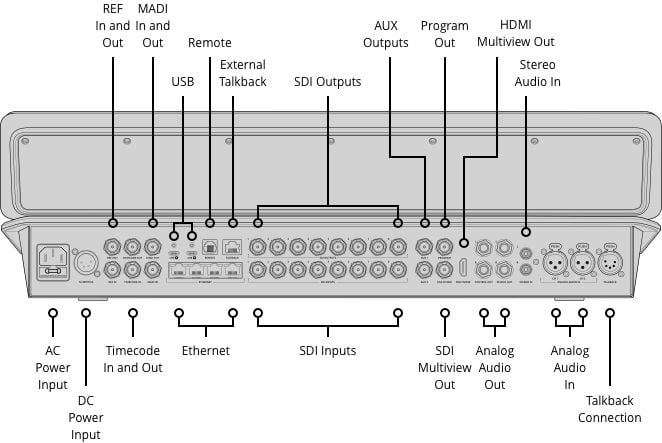

SDI Video Girişi

8

SDI Video Çıkışı

12

SDI Hızları

1,5G, 3G

HDMI Video Çıkışı

1

Toplam Ses Girişi

2 adet XLR dengeli analog ses,

1 adet BNC 32 Kanal MADI dijital ses

2 adet RCA stereo analog ses,

1 adet 5 pimli XLR Talkback.

Toplam Ses Çıkışı

2 adet 1/4 inç Jak analog ses

1 adet BNC 64 Kanal MADI dijital ses, 50 kanala kadarı aktif,

1 adet 5 pimli XLR Talkback.

SDI Ses Girişleri

4 Kanal gömülü ses, tüm SDI girişlerinde.

SDI Ses Çıkışları

2 Kanal gömülü ses, tüm SDI çıkışlarında.

Zaman Kodu Bağlantıları

1 adet BNC Giriş, 1 adet BNC Çıkış.

Referans Girişi

1 adet BNC Giriş, 1 adet BNC Çıkış.

Tri-Sync ya da Black Burst.

Video Girişi Yeniden Senkronizasyonu

8 girişin hepsinde var.

Kare Hızı ve Format Dönüştürücüleri

8 girişin hepsinde var.

SDI Aux Çıkışları

2

SDI Program Çıkışı

1

Webcam Çıkışı

2 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler.

Toplam Çoklu Görüntüleyici

1 adet 3G‑SDI

1 adet HDMI

Uzaktan Kontrol

RJ12, RS-422’yi destekler

Kontrol Panel Bağlantısı

Ethernet. Panel ve kasa arasında doğrudan bağlantı ya da ağ üzerinden.

Dahili Zaman Kodu Üreteci

Var

Talkback

RJ45 üçüncü parti sistemler için.

Tally Çıkışı

Ethernet bağlantısı üzerinden Blackmagic Design GPI ve Tally Arayüzüne eklenmiştir. (Dahil değildir).

Ethernet

4 adet RJ45, internet network switch’li. 10/100/1000 BASE-T’yi destekler.

Bilgisayar Arabirimi

2 adet USB-C Harici disk kaydı, webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve görüntü mikseri bağlantısı için USB 2.0’ı destekler.

SD Video Standartları

Yok

HD Video Giriş Formatları

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

SDI Uyumluluğu

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10-bit.

Renk Alanı

REC 709

SDI Otomatik Algılama

1,5G-SDI ve A seviye veya B seviye 3G-SDI arasında otomatik algılama.

Upstream Keyer Sayısı

4

Downstream Keyer Sayısı

2

Gelişmiş Chroma Keyer Sayısı

4

SuperSource Sayısı

1

Linear/Luma Keyer Sayısı

7

Geçiş Keyer’i (Stinger/DVE)

1 Stinger, 1 DVE.

Toplam Katman Sayısı

8

Desen Üreteci Sayısı

7

Renk Üreteci Sayısı

2

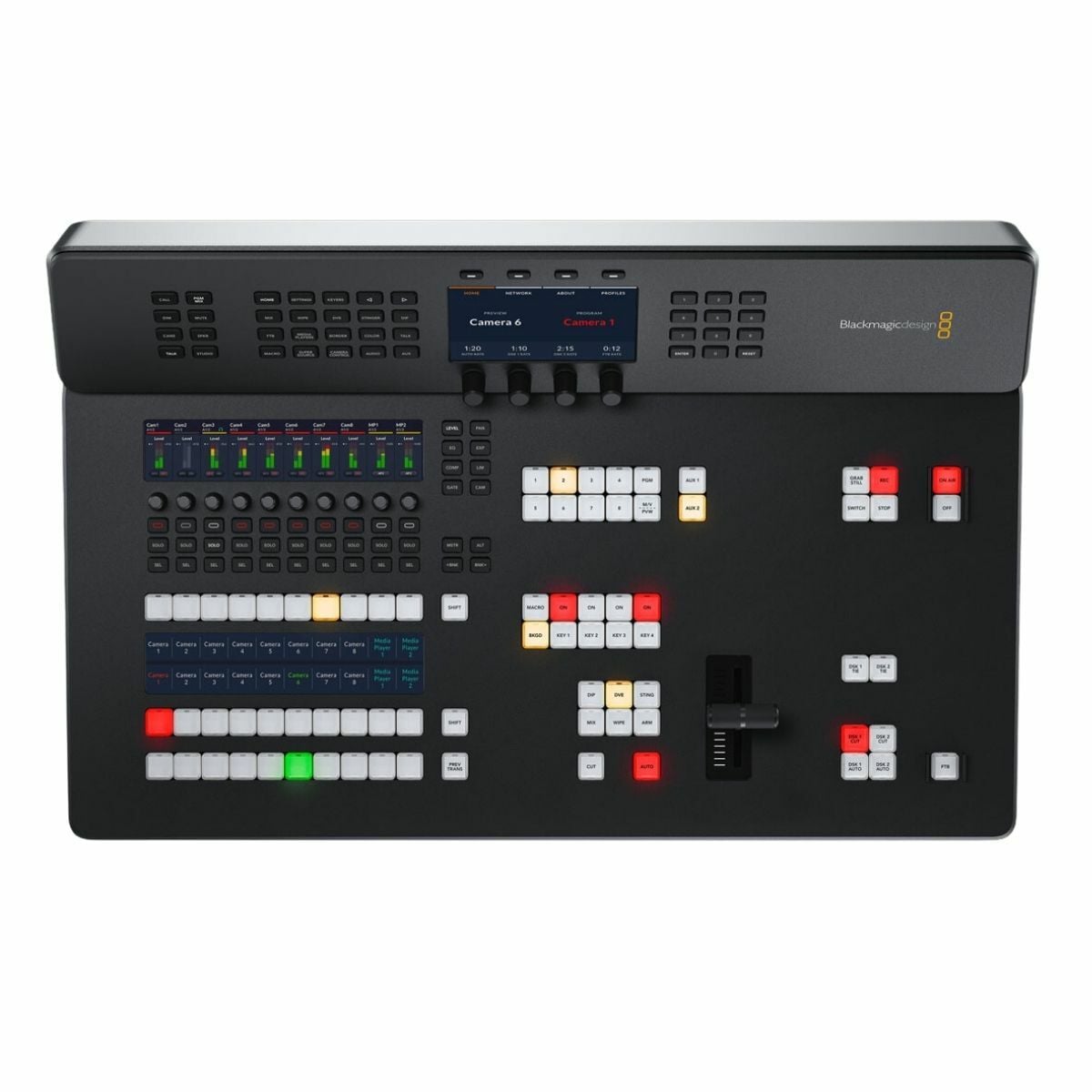

Kontrol Panel

Görüntü miksajı ve ayarların tam kontrolü ile entegre panel.

Yönlendirilebilir Pencereler

16

Pencere Kaynak Etiketleri

Var

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Talkback Desteği

Var

Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği

Var

Doğrudan İnternet Yayını

Ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolünü (RTMP) kullanarak veya USB‑C üzerinden internet paylaşımı aracılığıyla, internetten doğrudan canlı yayını destekler.

Video ve Sesin Doğrudan Kaydı

USB-C genişletme portu, harici ortamlara doğrudan kayıt yapabilir.

Video Kaydı

Program çıkışı, internet yayın kalitesi ayarında H.264 kodekli bir .mp4 dosyası olarak ve ACC ses kodekli ATEM video formatında kaydedilir.

Ortam Formatı

ExFAT (Windows/Mac) olarak formatlı ortamı destekler. APFS veya HFS+ (Mac).

Çoklu Görüntü

1 adet çoklu görüntü SDI ve HDMI üzerinden; 16, 13, 10, 7 veya 4 ekran olarak yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleriyle; Program, Önizleme, Girişler, Medya Oynatıcıları, DSK’lar, SuperSource ve Temiz Sinyal ekranları.

Çoklu Görüntü Video Formatı

HD

Minimum Çözünürlüğü Göster

1366 x 768

Medya Oynatıcı Sayısı

2

Kanallar

Her bir medya oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

20

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Klip Kapasitesi

2 adet 1080p60’a kadar.

720 HD’de Medya Oynatıcı Klip Uzunluğu

400 kare.

1080 HD’de Medya Havuzu Klip Uzunluğu

200 kare.

Medya Havuzu Video Dosyası Formatı

TGA sekansı.

Medya Havuzu Ses Dosyası Formatı

WAV, MP3 ve AIFF.

İşlem Gecikmesi

Genlock yapıldığında 10 satırdan küçük ve görüntü mikseri ile aynı formatta.

Ses Mikseri

58 Kanal mikser.

Seçilebilir Aç/Kapat/Video-Takipli-Ses Butonları

Seviye ve Pik göstergeleri.

Ana kazanç kontrolü.

6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler.

Kamera Kontrolü

ATEM, Blackmagic Design kameraların çoğuyla kullanıldığında; kazanç, beyaz ayarı, renk tonu, örtücü, ND filtresi, renk düzeltici, tally ve kayıt başlatma/durdurma dahil olmak üzere kamera ayarlarını ve uyumlu lenslerde netlik, diyafram ve zumu kontrol edebilir.

Alt Formata Dönüşüm

Yok

Cihazla Gelen Kontrol Paneli

Mac 12.0 Monterey, Mac 13.0 Ventura veya daha yeni sürümleri ve Windows 10 veya 11 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir.

Yazılım Güncellemeleri

Mac OS veya Windows bilgisayarlara doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Setup Utility Yazılımı dahildir.

Güç Kaynağı

1 adet Dahili 100 - 240 AC 50/60Hz IEC C14 priz ile.

1 adet 4 pim XLR 12V DC Girişi harici güç kaynağı ya da batarya kullanımı için.

Güç Kullanımı

100 W azami.

Çalışma Ortamı Sıcaklığı

0° ila 40° C (32° ila 104° F)

Saklama Ortamı Sıcaklığı

-20° ila 60° C (-4° ila 140° F)

Bağıl Nem

%0 ila %90 yoğuşmasız
