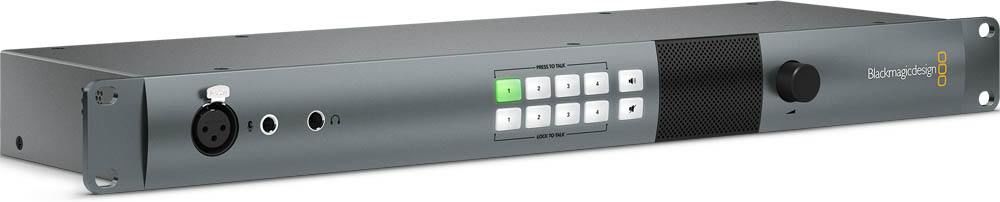

Blackmagic ATEM Studio Converter 2
(0) Yorum - 0 Puan
Blackmagic ATEM Studio Converter 2
Blackmagic ATEM Studio Converter 2; Blackmagic Design Studio Converter 2, optik fiber üzerinden iletilen video sinyallerinin girişini yapar ve sinyalleri, video değiştiricilerle kullanılmak üzere SDI'ya dönüştürür. Blackmagic Design ATEM Camera Converter ile birlikte kullanıldığında, mevcut fiber optik kabloları kullanarak kamera ile switcher arasında 45 km'ye kadar video sinyalleri gönderebilirsiniz. Karşılaştırıldığında, geleneksel bakır kablo üzerinden bir HD-SDI sinyalinin gönderilmesi, kablonun kalitesine bağlı olarak genellikle yaklaşık 300 feet ile sınırlıdır.

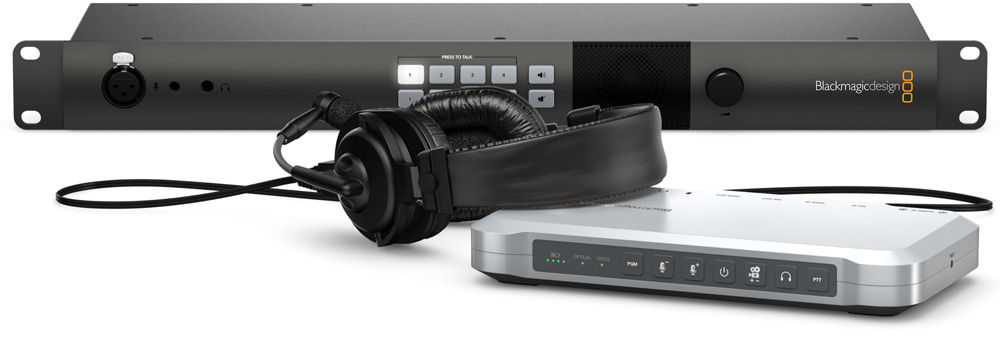

Studio Converter 2'yi kullanan tipik bir kurulum, onu switcher ile dört adede kadar ATEM Camera Converter ünitesi arasına bağlamaktır. Bu kurulum, Dönüştürücü 2'nin fiber kablodan sinyalleri almasına, sinyalleri 10 bit işleme kullanarak SDI'ya dönüştürmesine ve sinyalleri anahtarlayıcıya göndermesine olanak tanır. Converter 2, SD/HD sinyallerini destekler ve mevcut ATEM Camera Converter'ı kullandığınızda, SDI/HDMI çıkışı olan herhangi bir kamerayı kullanabilirsiniz.
Converter 2 aynı zamanda 4 bağımsız eşzamanlı çift yönlü SD/HD-SDI'dan optik dönüştürücüye kadar da kullanılabilir. Converter 2, kamera operatörleriyle iletişim kurmak için talkback sesi sağlayan yerleşik bir mikrofon girişi, hoparlör ve kulaklık jakına sahiptir. Dönüştürücü 2, SDI program akışına gömülü uyarı sinyali sinyallerini iletir. 4'ten fazla kamera kullanırken, birden fazla ATEM Studio Converter 2 ünitesini birbirine basamaklandırabilirsiniz. Studio Converter 2, mevcut stüdyo konfigürasyonlarına veya prodüksiyon kasalarına kolay entegrasyon için dahili rafa monte kulaklara sahip 1 RU tasarımına sahiptir.
Blackmagic ATEM Studio Converter 2
Genel Özellikler
Fiber Optik Konnektörler
ATEM Studio Converter 2, SD ve HD video sinyallerini 45 mil uzağa aktarmanıza imkan vermek için standart LC konnektörlere sahip standart tek modlu fiber optik kablo kullanır. Standart bakır telli SDI kablolarının, sinyal kesilmeden önce birkaç yüz metrelik bir sınırı vardır; SDI sinyalini optiğe dönüştürür ve onu optik kabloyla göndermek, kablo yollarınızın mesafesini büyük ölçüde artırır.
Konuşma ve Uyarı Sayısı
Ünitede yerleşik bir hoparlör ve mikrofon girişlerinin yanı sıra, gizliliğe ihtiyaç duyduğunuzda veya alanın çok gürültülü olduğu durumlarda kullanabileceğiniz bir kulaklık girişi bulunur. ATEM Camera Converter'e bağlandığınızda, kamera operatörlerinizle, ne kadar uzakta olursa olsun, telsiz konusunda endişelenmenize gerek kalmadan konuşabilirsiniz. Talkback özelliğini kullanan ünite, talkback iletişimi için SDI akışının 15 ve 16 numaralı ses kanallarını kullanır.
İstenildiği takdirde kamera operatörleri ayrı ayrı seçilebilmekte ve iletişim bir buton ile kontrol edilebilmekte veya açık olarak kilitlenebilmektedir. Ünitenin ön tarafındaki sessize alma ve sesi açma düğmeleri, kimin neyi duyacağını kontrol etmenize olanak tanır.
Ünite, SDI Tally sinyal bilgilerini mevcut anahtarlayıcılardan gelen herhangi bir SDI Program sinyaliyle birlikte kameralara geri iletir.
Çoklu Birimler
Her ATEM Studio Converter 2, dört adede kadar ATEM Camera Converter ünitesine bağlanarak, aynı anda dört adede kadar kamera operatörüyle iletişim kurmanıza olanak tanır. Çoklu Stüdyo Dönüştürücü 4'ten fazla kameraya ihtiyaç duyulduğunda 2 ünite birbirine basamaklandırılabilir.
Hassas Sinyal İşleme
Ünite, 10 bit işlem kullanan ve temiz bir sinyal için SD ile HD arasında değiştirilebilen çiplere sahiptir.
Ünite, dört adet bağımsız eş zamanlı SDI'dan optik'e ve optikten SDI'ya dönüştürücü içerir.
ATEM Camera Converter ile birlikte kullanıldığında ünite, aynı zamanda dört bağımsız SDI veya Fiber'den HDMI'ya dönüştürücü olarak da kullanılabilir.
- 1 RU Ünitesinde 4 Çift Yönlü Dönüştürücü
- Fiber Optik Sinyal Aralığı 28 Mil
- 4 adede kadar ATEM Camera Converter'e bağlanır
- 4 x Fiberden SDI'ya 10 bit Dönüştürücüler
- 4 x Değiştirilebilir SD/HD-SDI Çıkışı
- Seç, Ses Ver ve Sessize Alma özellikli Kamera Konuşması
- ATEM Switcher'lara/Dönüştürücülere bağlanın
- SDI Değiştirici Uyarı Sinyali Çıkışını destekler
- Fiber Bağlantılı Kameralara PGM Beslemesi Gönderin
Blackmagic Markalı Diğer Ürünlerimiz İçin : Blackmagic
Blackmagic ATEM Studio Converter 2
Teknik Özellikler
| Standartlar | |
| Format Desteği |
4K
DCI 4096 x 2160p: 60/50/30/29,97/25/24/23,98 UHD 3840 x 2160p: 60/59,94/50/30/29,97/25/24/23,98 2K 2048 x 1080p: 25/24/23,98 20 48 x 1080psf: 25/24/23.98 HD 1080p: 60/59.94/50/30/29.97/25/23.98 1080psf: 60/59.94/50/30/29.97/25/24/23.98 1080I : 60/59.94/50 720p: 60/59,94/50 SD NTSC 525i: 59,94 PAL 625i: 50 |
| Video | |
| SDI Video Girişi |
4 x 10 bit SD/HD değiştirilebilir kamera girişi
SDI sinyaline gömülü uyarı sinyali bilgileri de dahil olmak üzere, değiştiriciden 1 x 10 bit SD/HD değiştirilebilir program girişi |
| SDI Uyumluluğu |
SMPTE 259M, SMPTE 292M
|
| Video Örnekleme |
0,168078704
|
| Renk Hassasiyeti |
10 bit
|
| Renk Alanı |
REC 601
REC 709 |

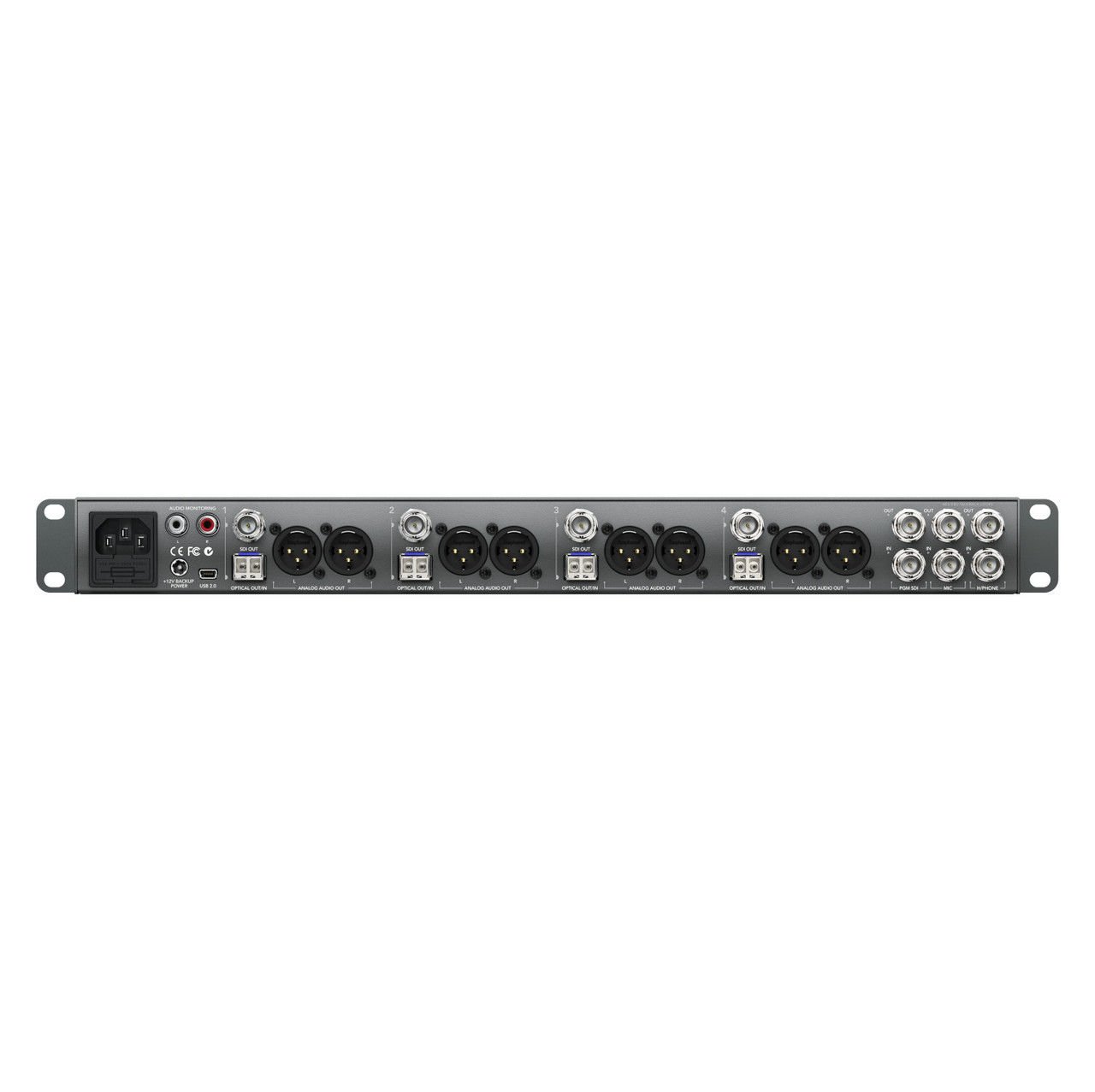

| Optik Fiber Video Girişi |
LC konnektörlü 4 x tek modlu SD/HD değiştirilebilir kamera girişi
|
| Optik lif |
Giriş
Gömülü ses içeren video için 4 x tek modlu LC konnektörleri Kanal 1 ve 2, kamera sesidir Kanal 15 ve 16, talkback sesidir Çıkış Gömülü Ses içeren video için 4 x tek modlu LC konnektörleri Kanal 1 ve 2, kamera sesidir Kanal 15 ve 16, kamera sesidir konuşma sesi |
| Ses | |
| Ses Örnekleme |
48 kHz
24 bit A/D dönüşümü |
| Analog Ses Çıkışı |
4 x 3 Pimli XLR Dengeli Ses Çifti (fiber giriş başına 1 x çift)
2 x RCA jakı, Sol/Sağ stereo çifti sağlar |

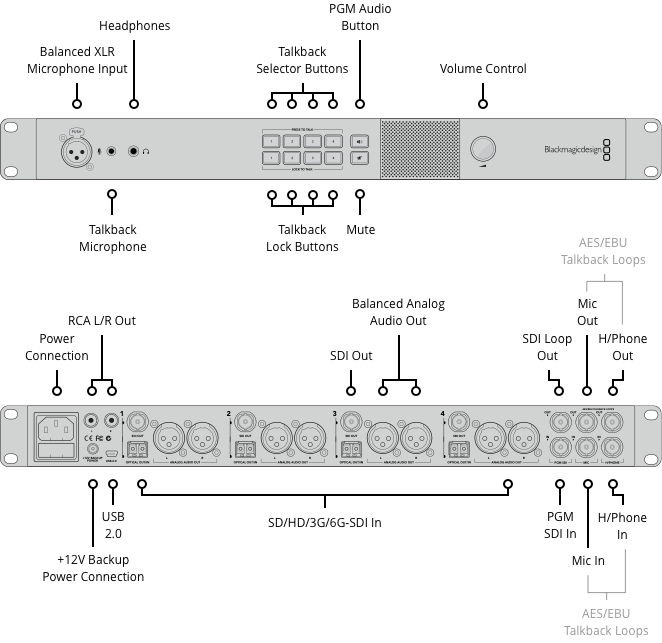

| Geri bildirim |
1 x 1/4" TRS kulaklık jakı
Havacılık tarzı kulaklıkla kullanım için 1 x 0,206" TRS mikrofon girişi Talkback mikrofonu için 1 x 3 pinli XLR konektörü 1 x Entegre hoparlör |
| Konuşma Geri Bildirimi Kontrolü |
Kamera operatörü seçimi, kilitleme, sessize alma ve sesi açma için
8 adet ön panel düğmesi |
| AES/EBU Talkback Döngüleri |
Giriş
1 x BNC mikrofon girişi 1 x BNC kulaklık girişi Çıkış 1 x BNC mikrofon çıkışı 1 x BNC kulaklık çıkışı |
| Genel | |
| İşletim Sistemi Uyumluluğu |
Mac
OS X 10.7 Lion ve üzeri OS X 10.8 Mountain Lion ve üzeri Windows Windows 7 Windows 8 |
| Bilgisayar Arayüzü |
İlk kurulum, ürün yazılımı güncellemeleri ve Dönüştürücü Yardımcı
Programı yazılım kontrolü için 1 x mini-B tipi USB 2.0 konektörü |
| Sıcaklık |
Çalışma
32 ila 104°F (0 ila 40°C) Depolama -4 ila 113°F (-20 ila 45°C) |
| Güç Gereksinimleri |
110 - 220 VAC, 50/60 Hz
12 - 31 VDC yedek giriş Not: IEC güç kablosu gereklidir/dahil değildir, yedek güç kaynağı dahil değildir |
| Boyutlar |
1,7 x 18,9" (44 x 482 mm)
1 RU boyutu, yerleşik rafa monte kulaklarla |
| Ağırlık |
4 lb (1,81 kg)
|
